焊接接頭的金相檢驗是用來檢查焊縫、熱影響區及焊件的金相組織情況,以及確定內部缺陷等。通過對焊接接頭金相組織的分析,可以了解焊縫金屬中各種氧化物的數量、晶粒度及組織狀況,以此研究焊接接頭各項性能,為改進焊接工藝、制定熱處理工藝規范、選擇焊接材料提供依據。焊接接頭(焊縫)怎么進行金相組織的檢驗?zāi)?
宏觀金相檢驗

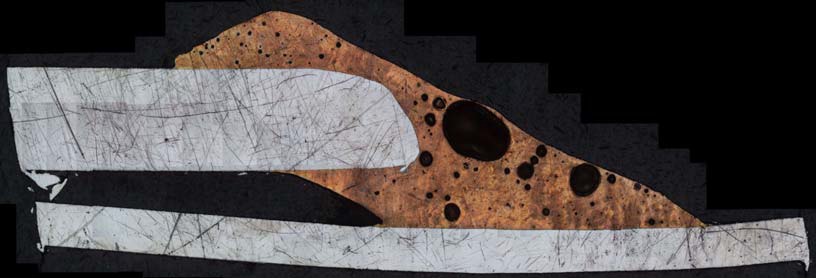

它就是用肉眼或借助低倍放大鏡直接進行觀察。包括宏觀組織(晶粒)分析,如焊縫一次結晶的粗細程度和方向性、熔池形狀尺寸、焊接接頭各區域的界限和尺寸,以及各種焊接缺陷;斷口分析,如斷口組織、裂原及擴散方向、斷裂性質等;S、P及氧化物的偏析程度等。對宏觀金相檢驗的試樣,焊縫表面保持原狀,而將斷面加工打磨,經腐蝕后再進行觀察。
微觀金相檢驗

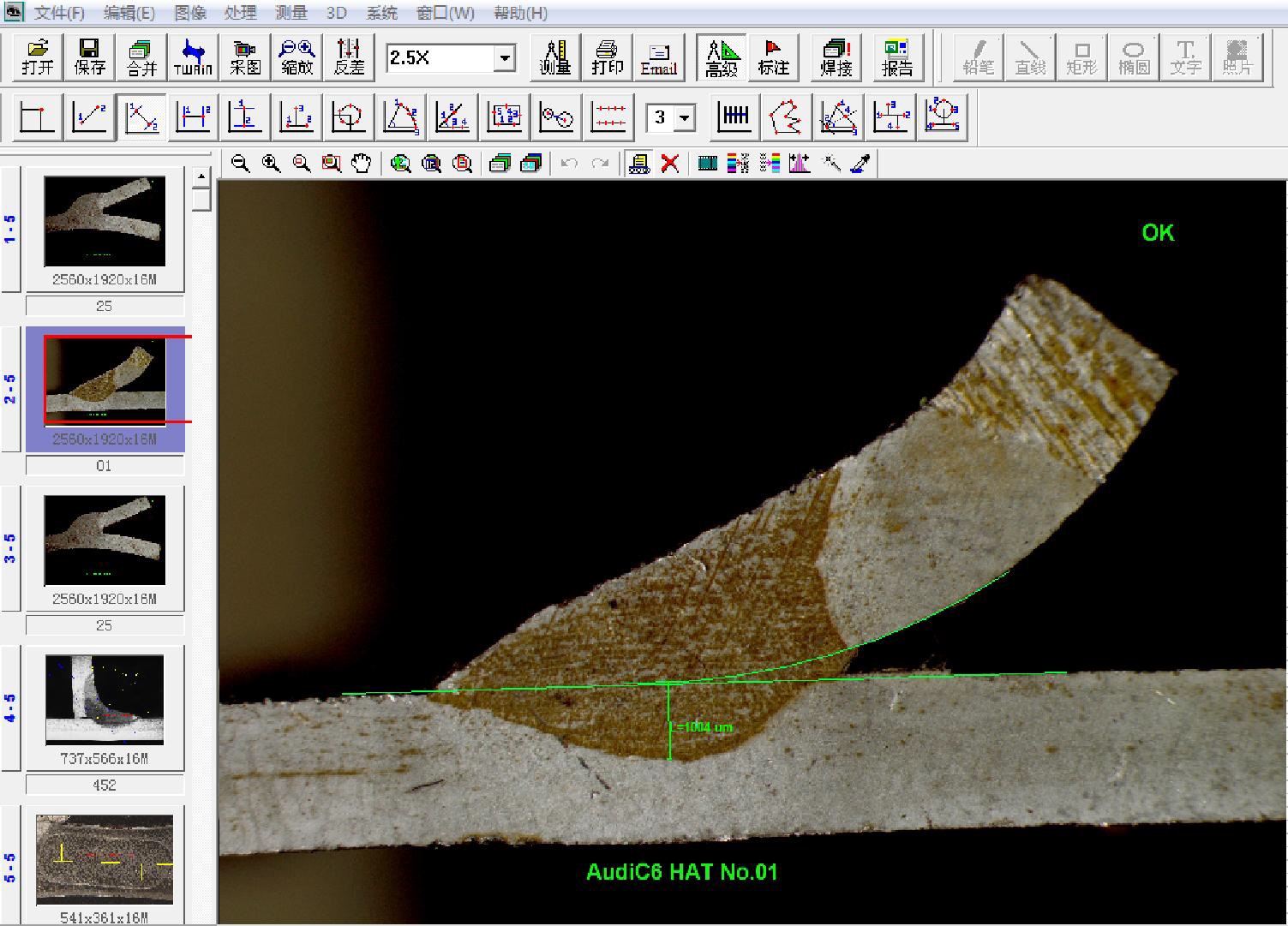

它是借助顯微鏡來觀察焊接接頭各區域的顯微組織、偏析、缺陷,以及析出相的種類、性質、形態、大小、數量等,為研究焊縫質量與焊接材料、工藝方法和焊接參數等的關系提供依據。微觀金相檢驗還可以用更先進的設備,如電子顯微鏡、X射線衍射儀、電子探針等分別對組織形態、析出相和夾雜物進行分析。總之,焊縫的金相檢驗為的是檢驗焊接接頭的組織和缺陷。
